“聲控”點動開關電路

 電源適配器電路圖功能：

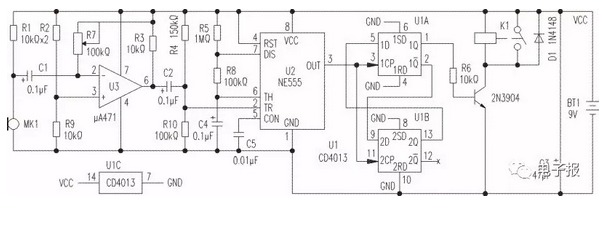

      本例電路為掌聲開關電路，而且是點動開關。也就是兩次掌聲控制開關開，兩次擊掌控制開關關。電路圖圖見圖2所示。
 電源適配器電路圖說明：

“聲控”點動開關電路

本例電路沿著信號傳輸方向可分為三個模塊：
      一是由咪頭MK1，運放uA741組成的掌聲采集以及信號放大模塊；
      二是由NE555組成的單穩態觸發電路，可對放大的交變電壓信號進行整形輸出；
      三是由CD4013和繼電器組成的開關觸發電路。
電路圖講解：
      整個電路的信號流向很明顯，分析起來沒有那么復雜：當外界安靜時，由于電容C1隔直流的作用，運放的反相輸入端沒有信號輸入，運放輸出高電平。由555芯片組成的單穩態電路也不會被觸發，開關不動作。
      當外界有聲音時，咪頭將聲音信號轉換為交變電壓信號，經電容C1輸入至運放反相輸入端進行放大后經電容C2輸出負脈沖信號。調節電阻R7，可以調整電路對聲音信號的靈敏度。
      運放輸出的負脈沖信號輸入至NE555的2腳，觸發單穩態電路，在NE555的3腳輸出一個方波信號。
      輸出的方波信號輸入至CD4013，作為D觸發器的時鐘信號。從兩個D觸發器的接法可以看出，S和R都被拉低到低電平，這樣D觸發器的輸出在時鐘信號為上升沿時，Q=D。
所以在第一個脈沖過來時，1Q=0，2Q=1，三極管截止；第二個脈沖過來時，1Q=1，2Q=1，此時三極管Q1導通，繼電器動作，常開觸點閉合。此時若外界沒有聲音時，開關將一直保持閉合狀態。
      第三個脈沖過來時，也就是再次檢測到外界有掌聲時，1Q=1，2Q=0，三極管繼續保持導通狀態；第四個脈沖過來時，1Q=0，2Q=1，三極管截止，繼電器釋放，常開觸點釋放。
      這里每一個脈沖過來都表示MIC檢測到一次外界的聲音信號。
      設計區別點：
      本例電路難點在于理清兩個D觸發器的輸出，可以用示波器查看輸出波形的變化來幫助理解。【東莞充電器】
