適當增大觸發極上的電阻值

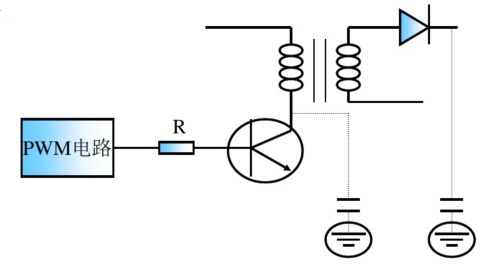

如果設備使用開關電源, 適當增大觸發極上的電阻值不失為一個好辦法;

適當增大觸發極上的電阻值

在上圖中增加兩個電容也可以有效減小共模開關噪聲;

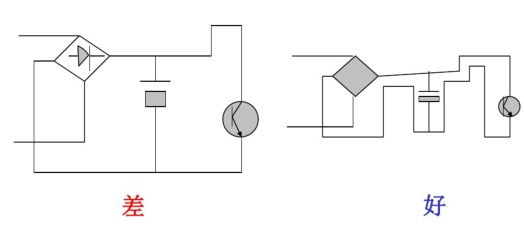

減小開關電源內的回路面積

開關電源板在PCB布線時一定要控制好各回路的回流面積,可以大大減小差模輻射。

適當增大觸發極上的電阻值

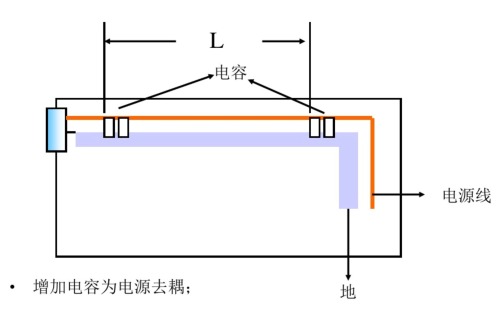

單層板或雙層板中電源走線的處理

適當增大觸發極上的電阻值

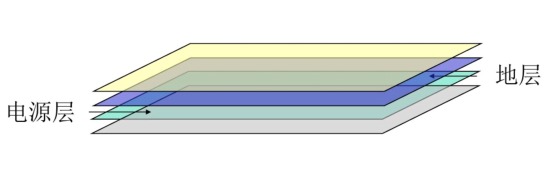

多層板中電源平面層的處理

要求電源平面和地平面緊鄰

適當增大觸發極上的電阻值

電源連接器插針定義是否符合要求

檢査設備的板間電源連接器的插針定義 。

適當增大觸發極上的電阻值

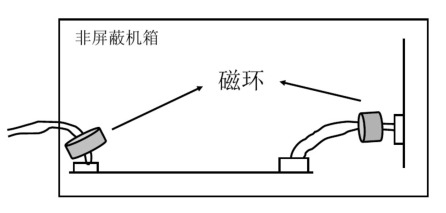

非屏蔽設備內電源線的處理

在電源線上套磁環進行比對驗證, 以后可以通過在單板上增加共模電感來實現, 或者在電纜上注塑磁環。

適當增大觸發極上的電阻值

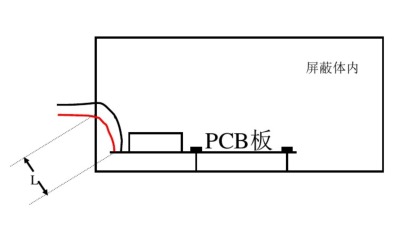

結構屏蔽設各的電源線處理

圖中的L長度有要求;

適當增大觸發極上的電阻值
