電源適配器PFC級工作原理

電源適配器PFC級工作原理

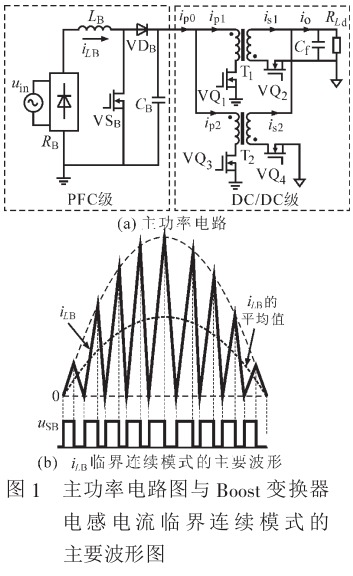

圖1a示出新型兩級式變換器的主功率電路圖。Boost變換器采用電感電流ilb臨界連續模式的控制方式，其優點有：1.二極管零電流關斷，不存在反向恢復問題；2.初級開關管零電流開通；3.功率因數高。圖1b示出Boost變換器主要波形，其工作原理

為：在一個開關周期內，ilb為零時，二極管VDB關斷，此時開通開關管手機電源適配器由零開始線性增加，當它達到整流橋輸出母線的電壓采樣信號時，關斷VSB，VDB開通，iLB由較大值線性下降到零。輸入電壓的1/2周期由多個開關周期組成。在每個開關周期內，iLB平均值跟蹤整流橋輸出電壓波形，實現了PFC的功能。

電源適配器廠家

當輸出功率相同時，輸入電壓低，相應的輸入電流有效值較大。低輸入電壓時，Boost變換器的主要損耗是整流橋的導通損耗和開關管的導通損耗。12V電源適配器

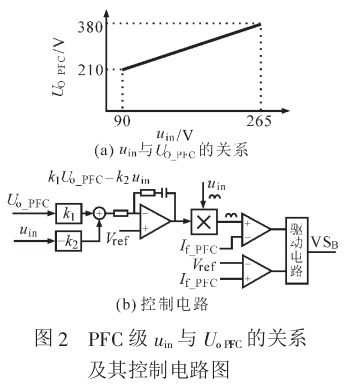

根據Boost變換器電壓輸入輸出關系(1-D)可知， 固定時，越低，占空比D越小，因此開關管導通損耗越小。為了提高低uin時的效率，可以降低電源適配器PFC級工作原理，為此針對PFC級uin范圍寬（90~265Vac）的特點，采用了變輸出電壓的控制方式。圖2a示出電源適配器PFC級工作原理與原理圖的關系。圖2b示出Boost變換器U。跟隨uin線性變化的控制電路圖。在電壓閉環中引入輸入電壓有效值作為前饋量，采樣信號取反后與 的采樣信號

取和，接到IP調節器反向輸入端。PI調節器的輸出接到乘法器的輸入端，與整流橋電源適配器PFC級工作原理的采樣相乘后作為電流環給定，控制的幅值。當開關電源變化時，充電器也隨之變化。

電源適配器



文章轉載自網絡,如有侵權,請聯系刪除。
